REPORTE DE LA PRACTICA 2

INSTITUTO TECNOLOGICO DE SAN LUIS POTOSI

Departamento de Eléctrica-Electrónica-Mecatrónica

Profesor: Carlos E. Canto Quintal M.I.

INTERFACES PARA AUTOMATIZACION Y CONTROL

INTEGRANTES DEL EQUIPO:

AGUILAR GAYTAN BRENDA ARACELI

LOPEZ PALAU NELIDA ELIZABETH

CANO ESPINOZA CRISTOPHER

MARTINEZ ESCOBAR JUAN FERNADO

-------------------------------------------------------------------------------------------------------------

PRÁCTICA 2

NOMBRE DEL EXPERIMENTO:

CONVERTIDOR RS-232 A RS-485

OBJETIVO:

 Conocer las características eléctricas y la señalización de un convertidor RS-232 A RS-485.

 Comunicar dos PC´s via sus puertos mediante el convertidor RS-232 A RS-485

MATERIAL Y EQUIPO UTILIZADO:

2 CI MAX 232 (o equivalente)

2 conectores DB-9 hembras

1mt. de cable UTP cat 5

Cautín, soldadura y pasta para soldar

Pinzas de punta y corte

Osciloscopio de 2 canales

Tablilla Proto

Fuente de poder de CD de 5 Volts

2 PC’s con puerto serial RS232

4 integrados SN75176

INTRODUCCION

Podemos resumirlo como un sistema de interconexión para transmisión de datos a grandes distancias y apto para operar en ámbitos eléctricamente ruidosos. Su conexión es muy sencilla: a partir del puerto serie (COM1) de cualquier ordenador utilizando tan sólo dos circuitos integrados muy económicos y fáciles de obtener: MAX232 y MAX485. En el caso del último IC mencionado se lo suele reemplazar por el SN76156, que cumple la misma función y es de menor coste. Si se construye un sistema pequeño de pocas terminales que utilizan este IC la diferencia monetaria es poca, pero al emplearlo en grandes cantidades el ahorro es importante.

Aquí mencionare algunas ventajas que cuenta el RS232 sobre el RS485

a) Bajo costo

Los Circuitos Integrados para trasmitir y recibir son baratos y solo requieren una fuente de +5V para poder generar una diferencia mínima de 1.5v entre las salidas diferenciales. En contraste con RS-232 que en algunos casos requiere de fuentes dobles para alimentar algunos circuitos integrados.

b) Capacidad de interconexión:

RS-485 es una interface multi-enlace con la capacidad de poder tener múltiples transmisores y receptores. Con una alta impedancia receptora, los enlaces con RS-485 pueden llegar a tener a lo máximo hasta 256 nodos.

c) Longitud de Enlace:

En un enlace RS-485 puede tener hasta 4000 pies de longitud, comparado con RS-232 que tiene unos limites típicos de 50 a 100 pies.

d) Rapidez:

La razón de bits puede ser tan alta como 10 Mega bits/ segundo.

DESARROLLO DE LA PRÁCTICA:

Aquí se muestra en el diagrama como se debe armar el circuito, hay que tener en cuenta que se muestra dos 75176 este diagrama solo es para la comunicación de la pc1 y debemos armar el circuito para la comunicación de la pc2 .El 75176 cuenta con un trasmisor y receptor y por lo tanto debemos conectar el trasmisor de la pc1 con el receptor de la pc2 y el trasmisor de la pc 2 con el receptor de la pc1 también hay que recordar que los dos circuitos deben tener tierra común con el del RS232.

Para lograr la comunicación con una PC se elabora una interfase del tipo RS-485, para su elaboración, se utilizan dos circuitos integrados SN75176 de Texas Instruments, uno es para la recepción de datos y otro para la transmisión.

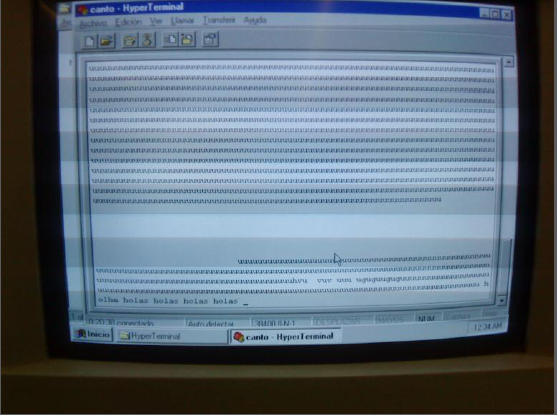

Se está transmitiendo una cadena repetitiva del caracter ASCII “U” (55H), sin bit de paridad, un bit de parada (STOP BIT), sin control de flujo para checar si es esta mandando ceros y unos del RS232 hacia el max 232 y ver si hace la conversión de la señal.

Grafica de convertidor de niveles lógico de RS232 a TTL en la figura y se puede observa en el osciloscopio la realización de la conversión de niveles.

Es esta figura se muestra los pulsos que se le están mandando de la pc hacia el max 232 y se muestra muy claramente que el 75176 invierte la señal. Y así desarrollar un sistema de multi punto de tipo RS485 para una comunicación de tipo half duples ,El término Half Duplex en un sistema de comunicación se refiere, a que solamente en un tiempo determinado, el sistema puede transmitir o recibir información, sin embargo no lo puede hacer al mismo tiempo.

Implemento de un cable null modem para conectar dos pc atreves de el convertidor rs-232 a rs-485 para realizar transferencia de archivos. aquí se muestra un video en el cual explica claramente la realización de la practica.

CONCLUSIONES

Se observo el funcionamiento y aplicación del convertidor rs-232 a rs-485 con el fin de poder comunicar la red con el dispositivo maestro u ordenador en forma de multi punto y así poder lograr una comunicación half duplex para la transmisión de datos sin que muestre inconveniente por los cambios de norma.
